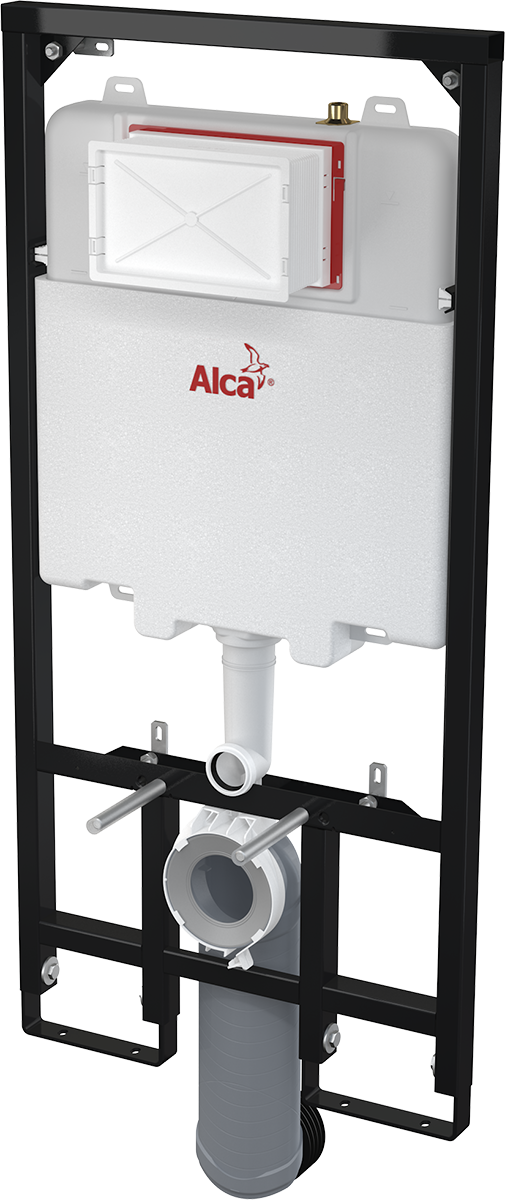

Система инсталляции для унитаза Sádromodul 57х8,4х117,5 см, slim, без кнопки, Alcaplast

Sádromodul 57х8,4х117,5см, система инсталляции для унитаза, без кнопки, slim, арт. AM1101/1200, Alcaplast

Скрытая система инсталляции для сухой установки (для гипсокартона) Slim
Для подвесных унитазов
Для монтажа на несущею стену или в гипсокартоновую конструкцию, глубина монтажа 84 мм
Для пола с толщиной стяжки 0–100 мм
Для установки подвесного унитаза с интервалом крепления 180 мм или 230 мм
Подвод воды к задней стенке бачка или сверху бачка осуществляется с помощью монтажных отверстий G1/2 "
Рабочий диапазон давления воды 0,05 – 0,8 MPa
Рекомендуемый диапазон давления воды 0,3 – 0,5 MPa
Стандартные настройки большого смыва 6 л
Стандартные настройки малого смыва 3 л
Гигиенический резерв 3 л
Объем воды в бачке 9 л
Несущая способность 400 кг
Обозначение центрирования и нивеляции
Угловой вентиль с возможностью подключения к системе трубопроводов Mepla
Конструкция рамы позволяет производить монтаж к профилю для гипсокартона, предназначенного для этих целей, или к несущей стене
Установленная система закрывается гипсокартонным листом и не нуждается в дополнительных крепежных элементах
Конструкция полистирольной изоляции предотвращает процесс конденсации на поверхности бачка и ослабляет вибрацию в строительной конструкции
Двойной смыв, независимо регулируемый, с гигиеническим резервом
Совместима со всеми кнопками управления Alcaplast
Подвод воды сзади/сверху посередине
Крышка сервисного отверстия упрощает процесс монтажа и защищает от влаги и грязи
Монтажная глубина рукава регулируется в диапазоне 20–95 мм
Монтажная глубина 84 мм
Выдвижные ножки с регулировкой в диапазоне 0–100 мм

Содержание комплекта:
Бачок с впускным и выпускным механизмом
Самонесущая рама
Резьбовое соединение 1/2" для подвода воды со встроенным угловым вентилем Schell 1/2"–3/8"
Монтажный комплект: винт Ø8×60 – 8 шт., дюбель Ø12 – 8 шт.
Монтажный комплект для крепления унитаза: шпилька М12 – 2 шт., шайба – 4 шт., колпачок – 2 шт., гайка – 2 шт., гофрированный рукав – 2 шт.
Стоковое колено SLIM Ø90/110
Прокладка, патрубок полипропилен, манжета
Прокладка, патрубок полипропилен, уплотнение патрубка
Монтажный комплект крышек для защиты технических отверстий при установке системы
Рукав сервисного отверстия двусоставный, легко укорачивается

Комплектация:

Система инсталяции
Монтажный комплект

Используемые материалы:

Металл, обработанный порошковой краской
Полипропелен

Металл, обработанный порошковой краской
Полипропелен
